La eficiencia de las trituradoras de conos depende en gran medida de la calidad metalúrgica de las superficies de contacto, específicamente la del revestimiento de tazón Mn18Cr2 y el manto. Como componentes principales de desgaste en las etapas de chancado secundario y terciario, estas piezas determinan la forma de la partícula, la consistencia del caudal y el costo operativo por tonelada.
Implementar un revestimiento de tazón Mn18Cr2 de alta calidad es fundamental para lograr tasas óptimas de endurecimiento por deformación. Esta aleación específica, que contiene aproximadamente un 18 % de manganeso y un 2 % de cromo, ofrece un equilibrio superior entre ductilidad y resistencia al desgaste en comparación con los aceros Hadfield estándar.
Ingeniería del revestimiento de tazón Mn18Cr2
Seleccionar la configuración de cámara correcta y la metalurgia adecuada mitiga significativamente los riesgos de desgaste prematuro y fatiga estructural en las trituradoras de conos.
Dentro de la cámara de chancado, el revestimiento de tazón actúa como la superficie de chancado estática. Una metalurgia inestable o un tratamiento térmico inadecuado pueden provocar un flujo rápido (aplanamiento) del metal o una falla frágil bajo impacto. GUBT se centra en la fundición precisa del revestimiento de tazón Mn18Cr2, garantizando una estructura granular controlada y precisión dimensional adecuada para aplicaciones de alta tensión.
Se emplean protocolos específicos de tratamiento térmico para asegurar que la microestructura austenítica sea estable, permitiendo que el revestimiento se endurezca superficialmente de manera efectiva al entrar en contacto con el material de alimentación.
Resumen de piezas de desgaste para trituradoras
Aunque el foco suele estar en el revestimiento de tazón, un enfoque integral para la gestión de las piezas de desgaste en toda la flota de trituradoras garantiza una eficiencia operativa generalizada.
| Tipo de trituradora | Piezas de desgaste típicas | Función y estrategia de reemplazo |
|---|---|---|

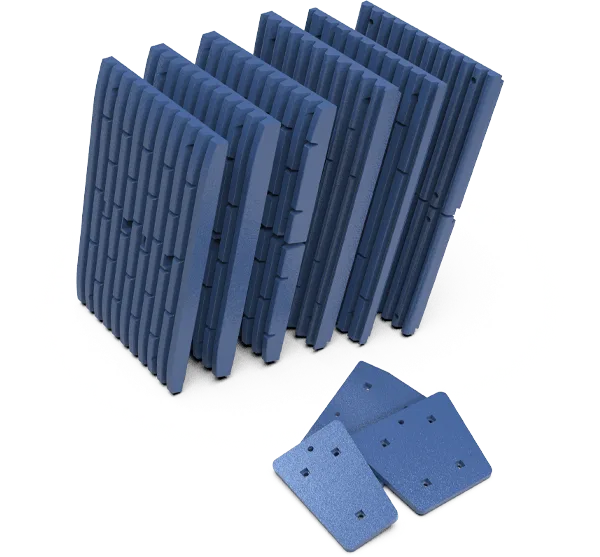

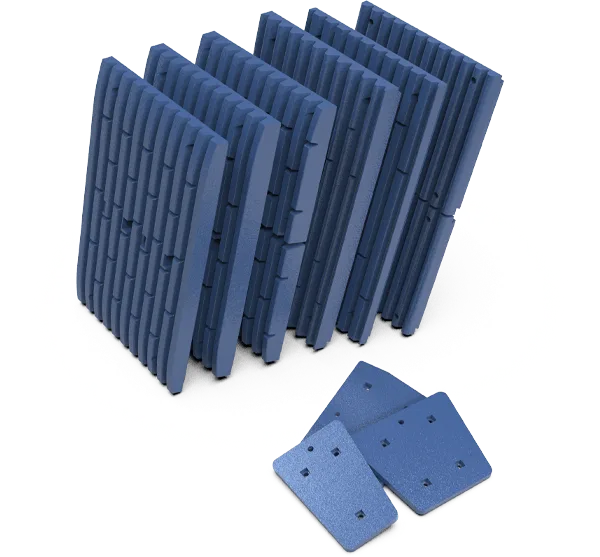

| Trituradora de mandíbulas | Placa fija de mandíbula, placa móvil de mandíbula, placas laterales, cuñas | Reducción primaria; GUBT proporciona reemplazos compatibles con el OEM. La rotación estratégica de las placas optimiza el aprovechamiento del manganeso. |

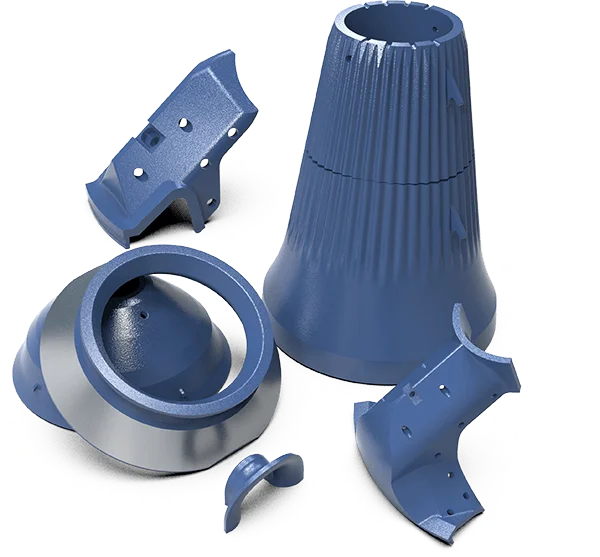

| Trituradora de conos | Manto, cóncavo (revestimiento de tazón), desgaste del cabezal, anillo de bloqueo | Etapas secundaria/terciaria. Los componentes adecuados para series Metso HP o Sandvik CH deben reemplazarse al 50‑65 % de desgaste para proteger el cabezal y el tazón. |
| Trituradora de impacto | Barras de impacto, placas de apronta, revestimientos laterales | Impacto de alta velocidad; monitorear el “límite de desgaste Z” es crítico. GUBT ofrece aleaciones martensíticas y de cromo para aplicaciones especializadas de HSI. |
Metalurgia: El estándar Mn18Cr2
1. Características del material
- Mn13 (Estándar): Adecuado para aplicaciones de roca blanda con baja abrasión, pero susceptible a deformarse bajo cargas altas de chancado.
- Revestimiento de tazón Mn18Cr2: La preferida de la industria para trituradoras de conos. La adición de cromo aumenta el límite elástico, evitando que el revestimiento fluya hacia el material de relleno bajo cargas pesadas.
- Mn22 (Alto): Utilizado en aplicaciones de impacto extremo donde se requiere un rápido endurecimiento por deformación para evitar el rayado profundo.
2. Integridad de la fundición
- GUBT utiliza técnicas de moldeo avanzadas para garantizar que el revestimiento de tazón Mn18Cr2 esté libre de porosidad interna, una causa común de fallos prematuros.
3. Mecanismo de endurecimiento por deformación
- Acero austenítico: Ante el impacto, la capa superficial del Mn18Cr2 sufre una transición, aumentando desde aproximadamente 220 HB hasta más de 500 HB, mientras que el núcleo permanece dúctil para absorber los choques.
- Energía de impacto: Se requiere un impacto suficiente para activar este endurecimiento; de lo contrario, el revestimiento se desgastará de forma abrasiva sin protección.
- Aplicación: Ideal para el chancado secundario donde están presentes tanto el impacto como la compresión.
La selección del material debe alinearse con la abrasividad (contenido de SiO2) y la dureza del mineral para evitar tasas de desgaste aceleradas.
Optimización de la vida útil del revestimiento de tazón Mn18Cr2
- Selección de cámara
- Seleccione el perfil de cavidad correcto (por ejemplo, Fina, Media, Extra Gruesa). Utilizar un revestimiento de tazón Mn18Cr2 con un perfil inadecuado para el tamaño de alimentación reduce la eficiencia y provoca desgaste localizado.
- Alimentación por choke (cámara llena)
- Las trituradoras de conos deben alimentarse con la cámara llena para garantizar el chancado interpartícula. Esto distribuye el desgaste de manera uniforme a lo largo de la circunferencia del revestimiento de tazón.
- Gestión del CSS
- La regulación automatizada de la Configuración de Lado Cerrado (CSS) mantiene la granulometría del producto. Operar con un ajuste demasiado cerrado provoca la vibración del anillo y fallas por fatiga en el revestimiento.
- Material de relleno (backing) y ajuste
- Asegure una aplicación correcta del compuesto de respaldo/relleno. Un revestimiento flojo puede agrietarse debido a que el endurecimiento por deformación provoca una ligera expansión y movimiento contra el anillo de ajuste.
Monitoreo e inspección
La inspección periódica del perfil del revestimiento de tazón Mn18Cr2 es esencial para predecir los intervalos de reemplazo y proteger el bastidor principal de la trituradora.
- Seguimiento del grosor: Mida regularmente el grosor del revestimiento en la zona de desgaste. Por lo general, se recomienda el reemplazo cuando el desgaste alcanza el 50-60 % del grosor original.
- Análisis del perfil:
- Identifique la formación de “copa” o patrones de desgaste desigual, lo que puede indicar una distribución inadecuada de la alimentación.
- Verifique la formación de un “labio” en la parte inferior del revestimiento, lo cual puede restringir el flujo y aumentar el consumo de energía.
Preguntas frecuentes técnicas: Revestimiento de tazón Mn18Cr2 y desgaste
1. ¿Por qué se prefiere el Mn18Cr2 sobre el Mn13 para los revestimientos de tazón?
El revestimiento de tazón Mn18Cr2 ofrece mayor resistencia a la tracción y límite elástico que el Mn13. En las trituradoras de conos, las altas fuerzas compresivas pueden hacer que el manganeso estándar “fluya” o se expanda plásticamente. La adición de cromo ayuda a estabilizar la estructura del material, reduciendo la deformación y asegurando que el revestimiento permanezca firmemente asentado junto al material de relleno.
2. ¿Cómo afecta la gradación de la alimentación al desgaste del revestimiento?
Una alimentación segregada o la falta de finos puede impedir el endurecimiento por deformación efectivo del revestimiento de tazón Mn18Cr2. Idealmente, la alimentación debe contener entre un 10 y 15 % pasando el CSS para llenar los vacíos y promover el chancado roca contra roca. Sin embargo, el exceso de finos puede causar compactación y picos altos de presión, lo que deriva en tensiones estructurales.
3. ¿Qué causa que un revestimiento de manganeso se agriete?
Las grietas suelen ser causadas por un ajuste flojo, una aplicación deficiente del material de respaldo o la entrada de hierro extraño (tramp iron). Además, si el revestimiento de tazón Mn18Cr2 continúa utilizándose más allá de su límite de desgaste, el espesor de la pared se vuelve insuficiente para resistir la fuerza de chancado, lo que conduce a grietas por fatiga.
4. ¿Cuál es la cámara correcta para mi aplicación?
La selección de la cámara depende del tamaño máximo de la alimentación. Por ejemplo, una alimentación gruesa requiere una cavidad Estándar o Extra Gruesa. Utilizar una cavidad Fina para alimentación gruesa provocará atascamiento (formación de puentes) en la entrada, reduciendo la capacidad y causando un desgaste desigual en la sección superior del revestimiento de tazón Mn18Cr2.
5. ¿Cómo afecta el CSS al endurecimiento por deformación?
El CSS determina la zona de procesamiento de chancado. Si el CSS es demasiado amplio, el material se desliza, lo que causa desgaste abrasivo en lugar de impacto compresivo. Un CSS correctamente optimizado asegura que el material se chance eficazmente, proporcionando la energía de impacto necesaria para endurecer por deformación la superficie de acero manganeso.
6. ¿Por qué es crítico el material de relleno (backing) para los revestimientos de tazón?
El respaldo de epoxi actúa como amortiguador entre la pieza de desgaste de acero manganeso y la fundición de acero de la trituradora. Garantiza el contacto total y la transferencia de carga. Sin él, el revestimiento de tazón Mn18Cr2 generaría una carga puntual contra el anillo de ajuste, lo que provocaría una ruptura catastrófica.
7. ¿Puedo cambiar de Mn13 a Mn18Cr2?
Sí, y a menudo se recomienda para trituradoras modernas de alto rendimiento como las series Metso HP o Sandvik CH. Cambiar a un revestimiento de tazón Mn18Cr2 de GUBT generalmente resulta en una mayor vida útil y mejor retención del perfil original, siempre que las fuerzas de chancado sean suficientes para endurecer por deformación la aleación.
Invertir en reemplazos de revestimiento de tazón Mn18Cr2 fabricados con ingeniería de precisión garantiza ventanas de mantenimiento predecibles y reduce el tiempo de inactividad no planificado.
GUBT fabrica piezas de desgaste de posventa compatibles con las principales marcas originales (OEM), utilizando procesos estrictamente controlados de fundición al vacío y tratamiento térmico.
Comprender las propiedades metalúrgicas del Mn18Cr2 permite a los operadores maximizar el rendimiento de sus circuitos de chancado por conos.
Optimizar la configuración de la cámara y los parámetros de alimentación es esencial para extraer todo el valor de los revestimientos de acero manganeso de primera calidad.
Con una capacidad anual de fundición de 20.000 toneladas, GUBT entrega soluciones de desgaste de alta gama y dimensionalmente precisas para la industria minera mundial.
Una supervisión adecuada de las tasas de desgaste y el cumplimiento estricto de los parámetros operativos protegen la longevidad de los equipos, asegurando metas de producción confiables.
Elegir un revestimiento de tazón Mn18Cr2 de GUBT proporciona una alternativa rentable que cumple con rigurosos estándares industriales en cuanto a tenacidad y resistencia a la abrasión.
La mejora continua en la tecnología de fundición garantiza que nuestras piezas de posventa ofrecen un rendimiento consistente en las aplicaciones de áridos más exigentes.
